[OVS] 使用OVS模擬VXLAN on Vmware Fusion

•  事前準備
• Vmware Fusion

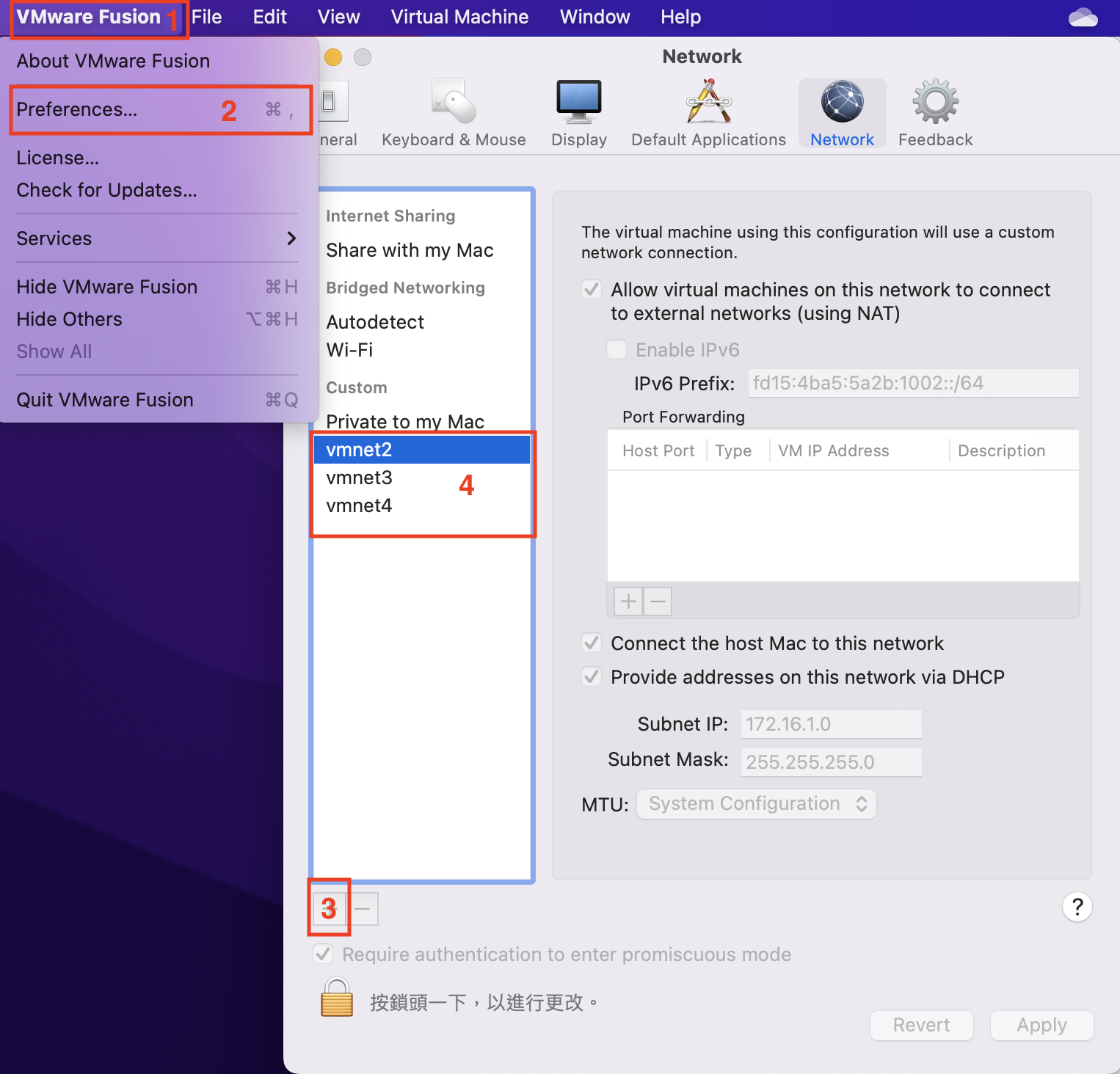

• 新增三張網卡
• [Vmware Fusion] -> [Preferences] -> [Network]
• vmnet2：用於連結OVS1的ens33與OVS2的ens33
• vmnet3：用於連結OVS1的ens36與VM1的ovs-br0(ens36)
• vmnet4：用於連結OVS1的ens36與VM2的ovs-br0(ens36)

• OVS1 與 OVS2
• OS：Debian 11
• 網路卡：2張（ens33、ens36）
• OVS安裝指令
• apt install openvswitch-dev openvswitch-vtep
• VM1 與 VM2
• VM1：192.168.100.10
• VM2：192.168.100.20
• 網路架構

• 設定OVS1
• 設定Bridge & VTEP

  # 設定VTEP時，需指定使用的local_ip與remote_ip
  # ovs將自動根據local_ip與remote_ip發送至對端
  ovs-vsctl add-br ovs-br0
  ovs-vsctl add-port ovs-br0 vxlan0 -- set interface vxlan0 type=vxlan options:local_ip=172.16.1.129 options:remote_ip=172.16.1.130
  ovs-vsctl add-port ovs-br0 ens36

  # 注意：所有的網卡必須要up
  ip addr flush dev ens33
  ip addr flush dev ens36
  ip addr flush dev ovs-br0

  ip link set dev ens33 down
  ip link set dev ens36 down
  ip link set dev ovs-br0 down

  ip link set dev ens33 up
  ip link set dev ens36 up
  ip link set dev ovs-br0 up

  # 設定實體網卡
  ip addr add 172.16.1.129/24 dev ens33
  ip route add default via 172.16.1.1

  # 設定結果：











• 設定OVS2
• 設定Bridge & VTEP

  # 設定VTEP時，需指定使用的local_ip與remote_ip
  # ovs將自動根據local_ip與remote_ip發送至對端
  ovs-vsctl add-br ovs-br0
  ovs-vsctl add-port ovs-br0 vxlan0 -- set interface vxlan0 type=vxlan options:local_ip=172.16.1.129 options:remote_ip=172.16.1.130
  ovs-vsctl add-port ovs-br0 ens36

  # 注意：所有的網卡必須要up
  ip addr flush dev ens33
  ip addr flush dev ens36
  ip addr flush dev ovs-br0

  ip link set dev ens33 down
  ip link set dev ens36 down
  ip link set dev ovs-br0 down

  ip link set dev ens33 up
  ip link set dev ens36 up
  ip link set dev ovs-br0 up

  # 設定實體網卡
  ip addr add 172.16.1.130/24 dev ens33
  ip route add default via 172.16.1.1

  # 設定結果：












• 測試VXLAN，使用VM1 & VM2
